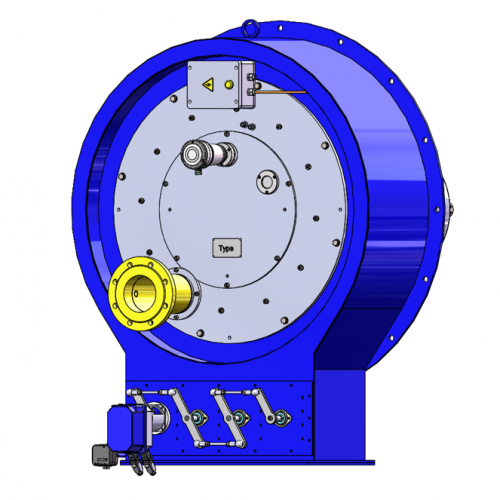

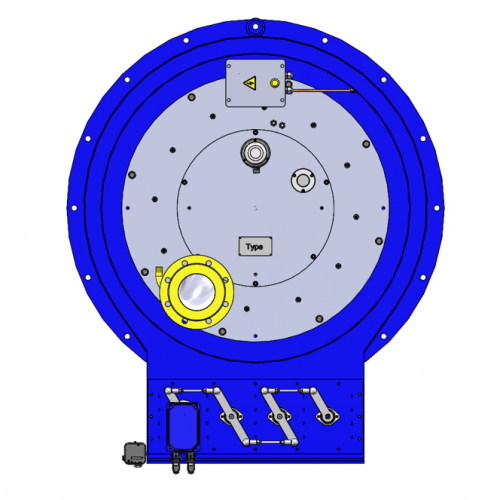

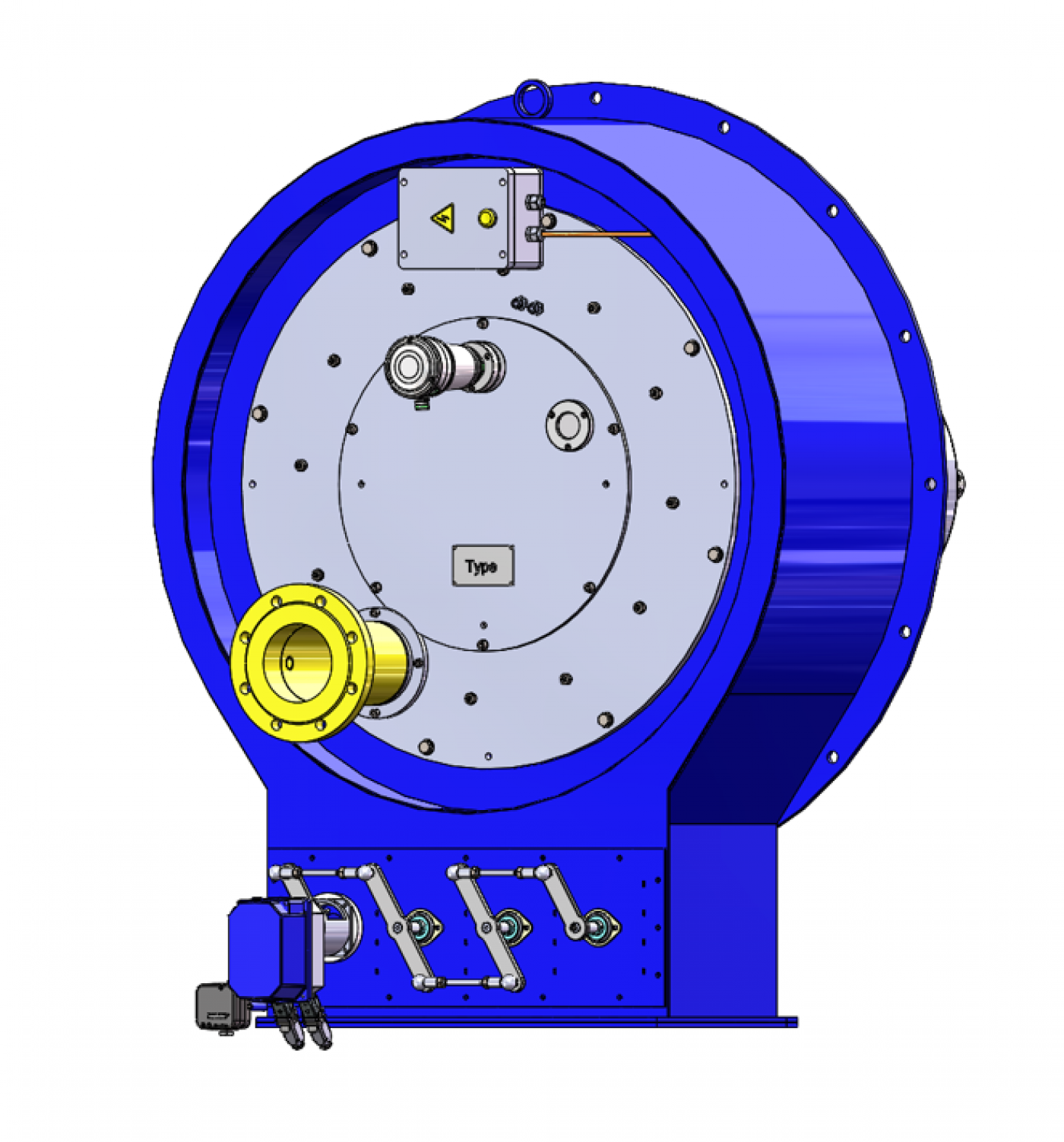

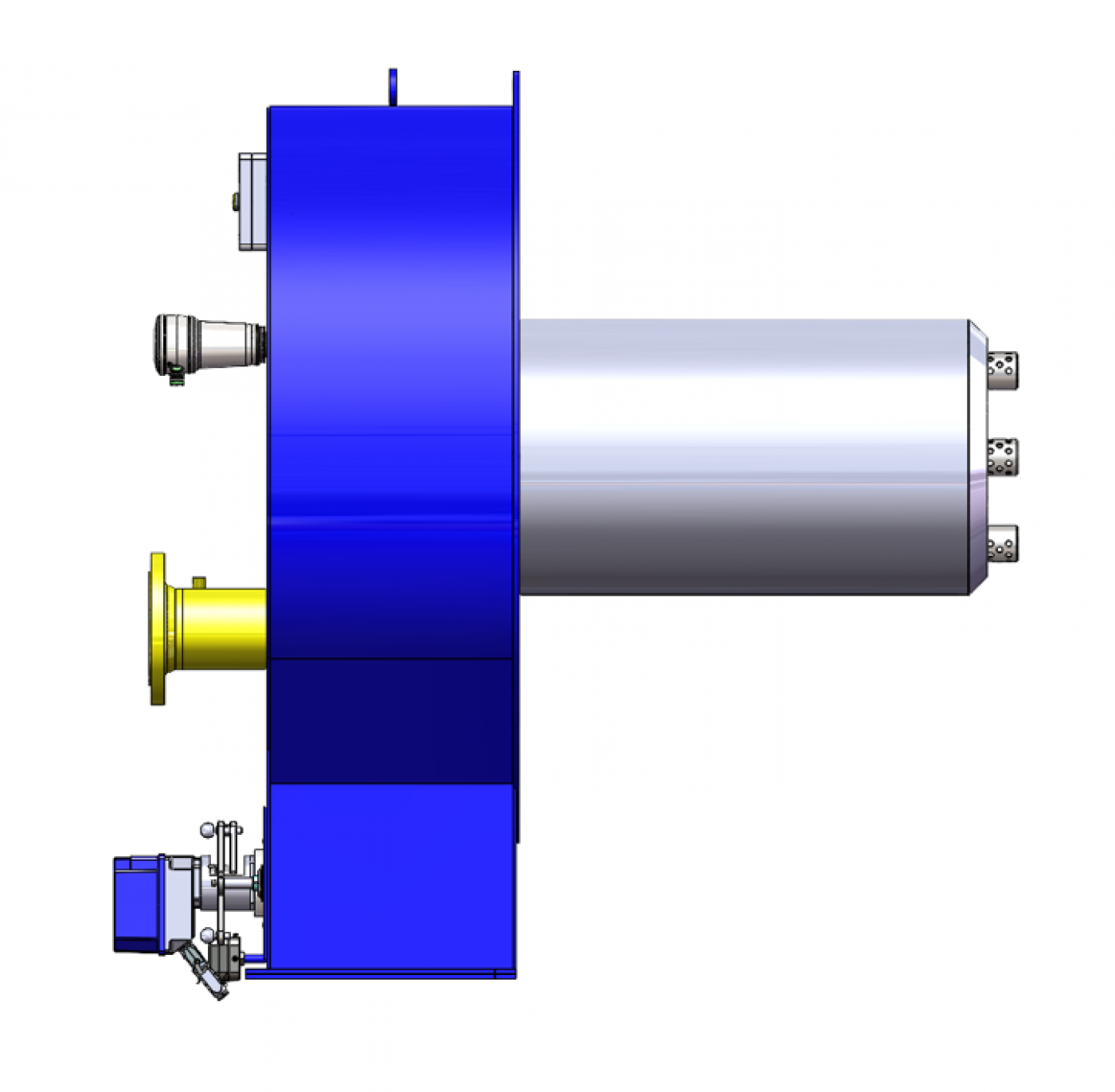

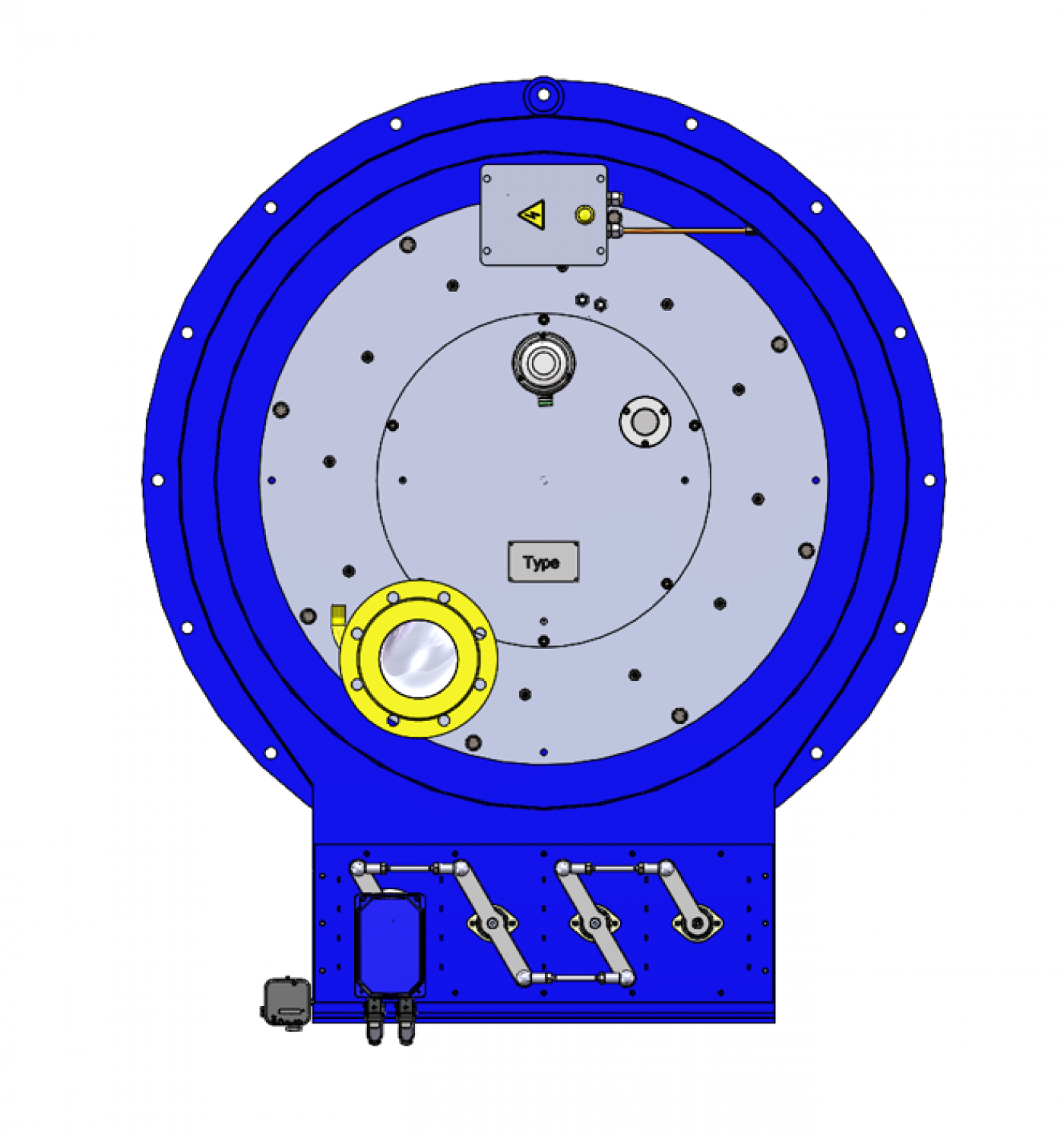

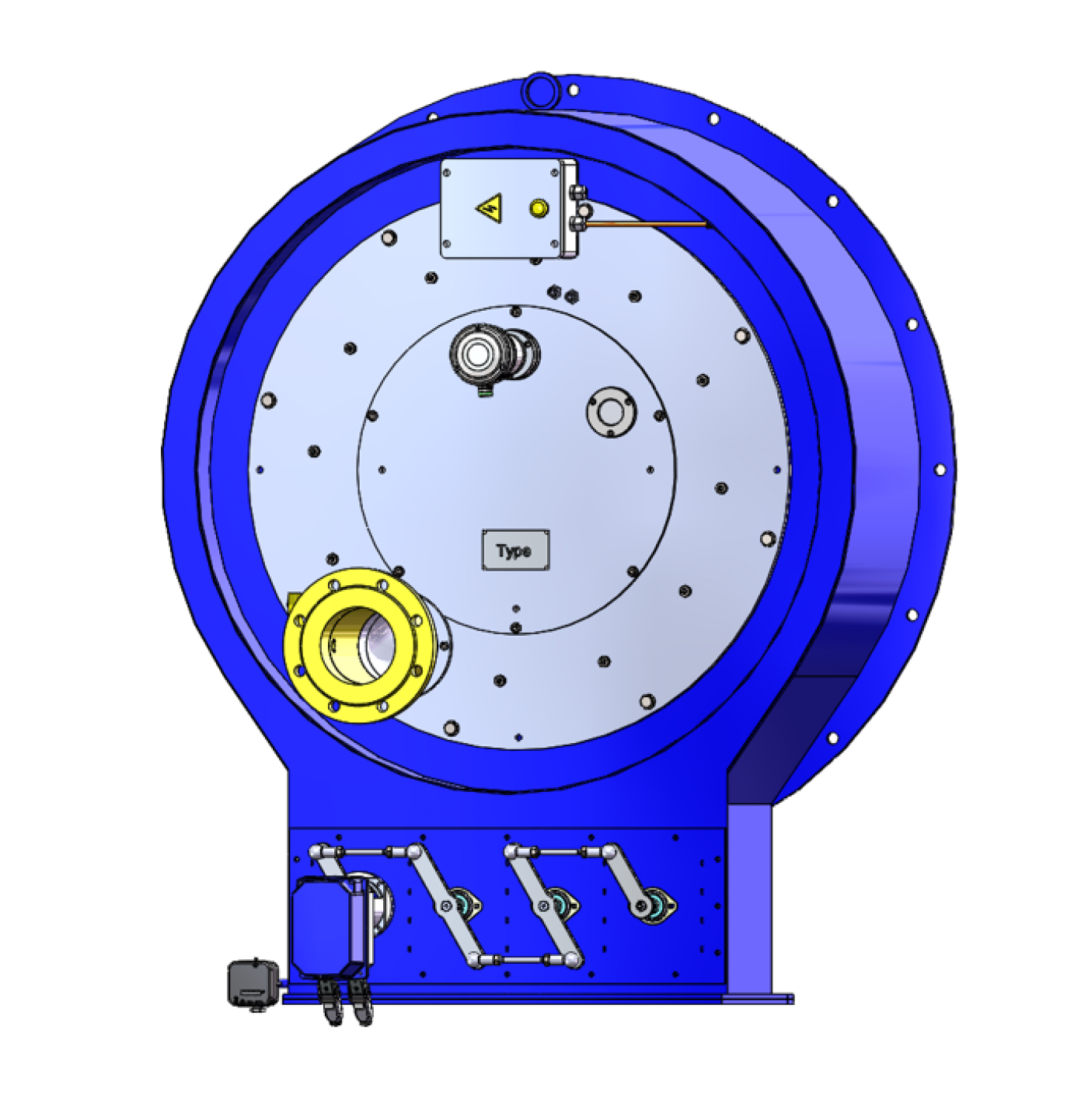

RAY Egelhof - "Low-NOx"-Gasbrenner der Baureihe "EGLN"
RAY Egelhof - Low-NOx - Gasbrenner der Baureihe „EGLN“ sind Industrie-Duoblockbrenner.
RAY Egelhof - Low-NOx - Gasbrenner der Baureihe „EGLN“ erreichen NOx-Werte im Erdgasbetrieb < 80 mg/kWh. Die Einhaltung der Grenzwerte ist immer systemabhängig. Wesentliche Einflussfaktoren sind unter anderem die jeweiligen Feuerraumgeometrie, die Querschnittsbelastung und das Feuerungssystems (3-Zug- / Durchbrand-Prinzip). Die Abgabe von Garantiewerten ist nur im Zusammenhang mit vordefinierten Randbedingungen möglich (z. B. Feuerraumbelastung, Verbrennungslufttemperatur, Luftfeuchtigkeit, Wärmeträgertemperatur, Messtoleranzen u. a.).
RAY Egelhof - Low-NOx - Gasbrenner der Baureihe „EGLN“ sind modular, nach dem Baukastenprinzip aufgebaut und bestehen aus dem Brenner, einer Luftvorlage, dem separat aufgestellten Gebläse sowie der Brennstoffzuführungsstrecke und Steuerung. Die Brenner dieser Baureihe werden im Leistungsbereich zwischen 432 kW und 22.000 kW eingesetzt.
RAY Egelhof - Low-NOx - Gasbrenner der Baureihe „EGLN“ eignen sich zur separaten oder parallelen Verfeuerung aller technischen Brenngase, Biogase, Wasserstoff, LPG und Prozessgase.
Das serienmäßig eingesetzte Brenner-Management-System sorgt für einen sicheren und effizienten Brennerbetrieb und erleichtert außerdem die Bedienung und Wartung des Brenners.
Durch den modularen Brenneraufbau und die dadurch gegebene Flexibilität lassen sie sich für eine Vielzahl von Spezialanwendungen realisieren. Individuelle Projektierung, kurze Planungs- und Umsetzungsphasen tragen zu einer hohen Anlagenverfügbarkeit bei.
Sie sind neugierig geworden - unser Team hilft Ihnen gerne weiter!
Rahmendaten "Low-NOx"-Gas-Unterwindbrenner "EGLN"
| Anwendungsbereich | Flammrohrkessel, Wasserrohrkessel, Thermalölerhitzer, Heißgaserzeuger |
| Brennstoffe | Alle technischen Brenngase, Biogase, Wasserstoff, LPG und Prozessgase separat oder simultan |
| Baugrößen | 10 Baugrößen |
| Brennerleistung | 432 bis 22.000 kW |
| Luftvorwärmung | bis 250°C |
| Regelbereich | 1:10 |
Der Aufbau unserer Brenner zum Download
Brennertypen EGLN 150 - 700 Längsschnitt
Brennertypen EGLN 800 - 1500 Längsschnitt

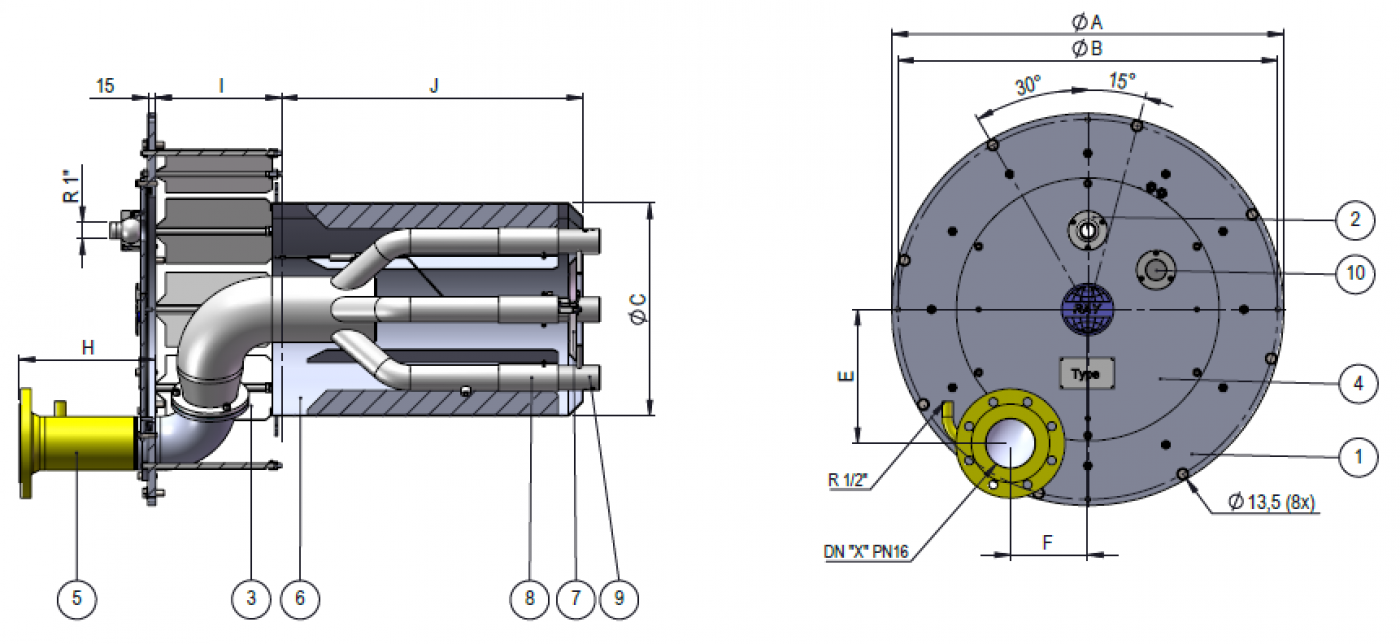

Brennerleistung /-gewicht und -abmessungen
| Brennertyp | Leistung min. | Leistung max. | Luftvorlage mit Luftleitaggregat Typ | Luftvorlage mit Luftleitaggregat Typ | Gewicht Brenner mit Luftvorlage | ØA | J/L | ØC | H | I |
| kW | kW | DLV | SLV | kg | mm | mm | mm | mm | mm | |
| EGLN 150 | 432 | 1.744 | 35 | 15 | ca. 155 | 638 | 442 | 314 | 90 | 195 |
| EGLN 250 | 700 | 2.907 | 35 | 25 | ca. 154 | 638 | 442 | 314 | 90 | 195 |
| EGLN 350 | 930 | 4.070 | 35 | 35 | ca. 154 | 638 | 442 | 314 | 90 | 195 |
| EGLN 500 | 975 | 5.814 | 70 | 50 | ca. 234 | 750 | 532 | 429 | 102 | 254 |
| EGLN 600 | 1.165 | 6.977 | 70 | 60 | ca. 233 | 750 | 532 | 429 | 102 | 254 |
| EGLN 700 | 1.280 | 8.139 | 70 | 70 | ca. 233 | 750 | 532 | 429 | 102 | 254 |
| EGLN 800 | 1.400 | 9.302 | 100 | 80 | ca. 327 | 900 | 670 | 454 | 258 | 334 |
| EGLN 1000 | 1.570 | 11.628 | 100 | 100 | ca. 326 | 900 | 670 | 454 | 258 | 334 |
| EGLN 1250 | 1.860 | 14.535 | 125 | 125 | ca. 379 | 900 | 670 | 454 | 258 | 334 |
| EGLN 1500 | 2.325 | 18.604 | 150 | -/- | ca. 431 | 900 | 670 | 454 | 258 | 334 |
Produktmerkmale
- Zuverlässige und nachhaltige Einhaltung von Grenzwerten unter Praxisbedingungen
- robuste Bauweise
- Langlebigkeit
- Zuverlässigkeit
- geringe Unterhaltsaufwendungen
- Einschub-Luftleitaggregat
- Hocheffiziente Verbrennungstechnologie
- stabile Flamme
- simultane Verbrennung mehrerer Gase möglich
- Ausführung als Grund-/Sturzbrenner
